机械搅拌式浮选机的充气搅拌 实际上是个转子-定子结构，转子和电机相连，高速旋转；定子和机体连结固定。转子—定子的结构不同形成了不同的浮选机系列，决定了各自的充气搅拌性能。
机械搅拌式浮选机断面形状多为矩形，其下部也可为圆形，传统部件直接职称在槽体上，槽体的几何特征可用槽深与槽宽之比表示。浮选机的叶轮切线速度与叶轮直径同槽宽之比有关。

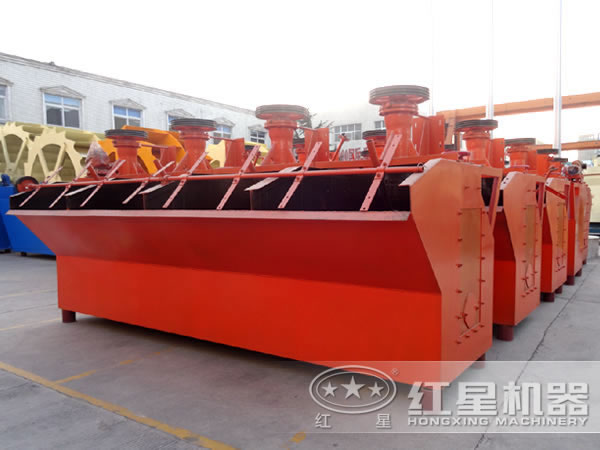

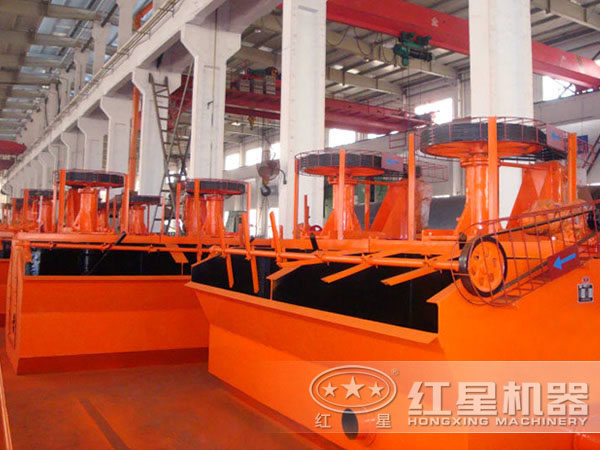

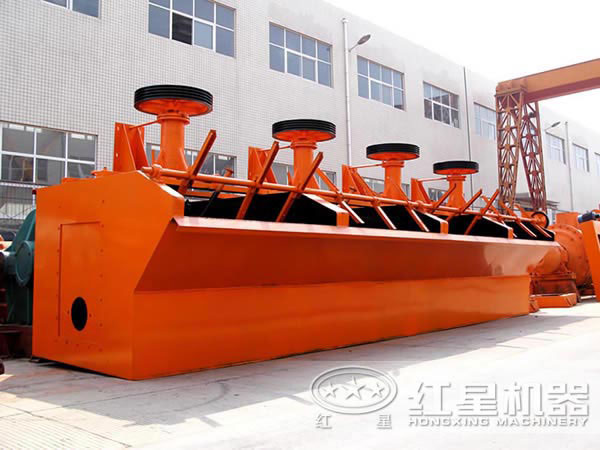

机械搅拌式浮选机该设备搅拌力强、工作可靠，性能稳定。主要用于选别铜、锌、铅、镍、金等有色金属，也可以用于黑色金属和非金属的粗选和精选。

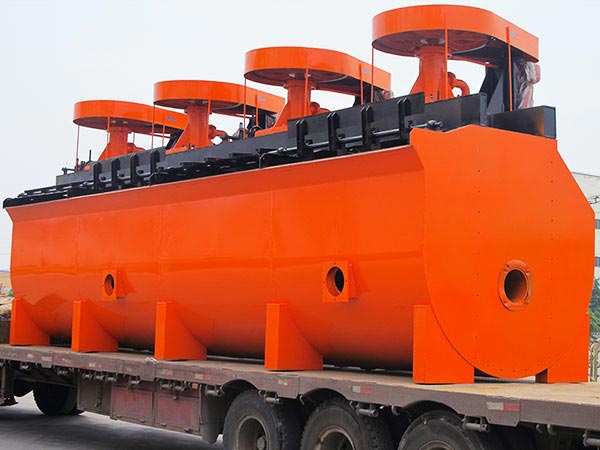

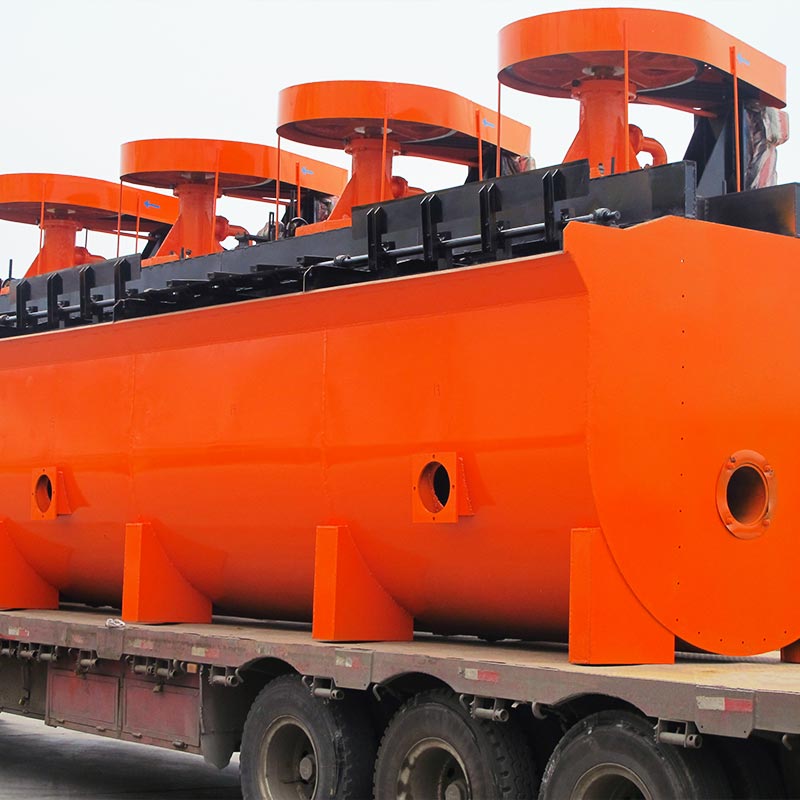

机械搅拌式浮选机发货

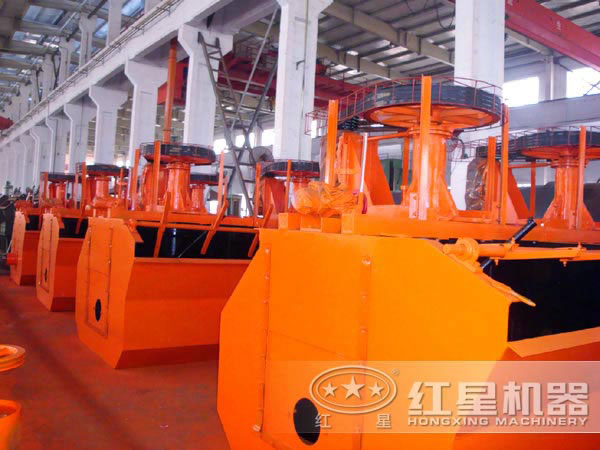

机械搅拌式浮选机、搅拌桶发货

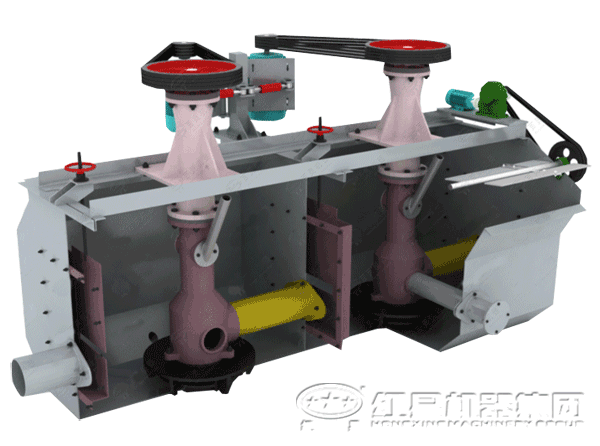

在机械搅拌式浮选机时，随着叶轮的旋转，槽内矿浆从四周经槽底由叶轮下端吸到叶轮叶片之间，同时，由鼓风机给入的低压空气经空心轴和叶轮的空气分配器，也进入其中。矿浆与空气在叶片之间充分混合后，从叶轮上半部周边向斜上推出，由定子稳流和定向后进入整个槽子中。气泡上升到泡沫稳定区，经过富集过程，泡沫从溢流堰自流溢出，进入泡沫槽.还有一部分矿浆向叶轮下部流去，再经叶轮搅拌，重新混合形成矿化气泡，剩余的矿浆流向下一槽，直到最终成为尾矿。

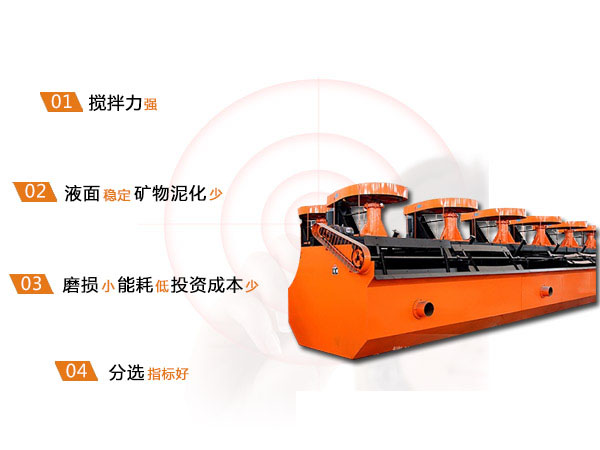

1、搅拌力强，可保证密度、粒度较大的矿粒悬浮，并可促进难溶 剂的分散与乳化。
2、对难选和复杂矿石或希望得到高品位精矿时，可保证得到较好的稳定指标。
3、对难选和复杂矿石或希望得到高品位精矿时，可保证得到较好的稳定指标。
4、机械搅拌式浮选机磨损小、能耗低、投资成本少。
5、液面稳定、矿物泥化少、分选指标好。
| 类别 | 型号 | 有效容积 (m³) | 处理能力 | 主轴 | 刮板 | 槽体尺寸 (长×宽×高) (m) |
||
| 功率 (kw) | 转速 (r/min) | 转速 (r/min) | 功率 (kw) | |||||
| XJK型浮选机 | XJK-0.35 | 0.35 | 0.18-0.4 | 1.5 | 483 | 25 | 1.1 | 0.7×0.7×0.7 |
| XJK-0.62 | 0.62 | 0.3-0.9 | 3 | 400 | 25 | 1.1 | 0.9×0.82×0.85 | |
| XJK-1.1 | 1.1 | 0.6-1.6 | 5.5 | 330 | 25 | 1.1 | 1.1×1.1×10 | |
| XJK-2.8 | 2.8 | 1.5-3.5 | 11 | 280 | 25 | 1.1 | 1.75×1.6×1.1 | |
| XJK-5.8 | 5.8 | 5-7 | 22 | 240 | 25 | 1.5 | 2.2×2.2×12 | |
| SF型浮选机 | SF-0.37 | 0.37 | 0.2-0.4 | 1.5 | 386 | 25 | 1.1 | 0.7×0.7×0.75 |
| SF-0.7 | 0.7 | 0.3-0.9 | 3 | 400 | 25 | 1.1 | 0.9×0.82×0.95 | |
| SF-1.2 | 1.2 | 0.6-1.6 | 5.5 | 330 | 25 | 1.1 | 1.1×1.1×1.1 | |
| SF-2.8 | 2.8 | 1.5-3.5 | 11 | 268 | 25 | 1.1 | 1.75×1.6×1.15 | |
| SF-4 | 4 | 2-4 | 15 | 220 | 25 | 1.5 | 1.85×2.05×12 | |
| SF-8 | 8 | 4-8 | 30 | 191 | 25 | 1.5 | 2.2×2.9×1.4 | |
| SF-10 | 10 | 5-10 | 30 | 191 | 25 | 1.5 | 2.2×2.9×1.7 | |
| SF-20 | 20 | 5-20 | 30×2 | 191 | 25 | 1.5 | 2.85×3.8×2.0 | |
| JJF型浮选机 | JJF-2 | 2 | 1-3 | 7.5 | 443 | 25 | 1.5 | 1.4×1.4×1.1 |
| JJF-4 | 4 | 2-4 | 11 | 305 | 25 | 1.5 | 1.6×2.15×1.25 | |
| JJF-8 | 8 | 4-8 | 22 | 233 | 25 | 1.5 | 2.2×2.9×1.4 | |
| JJF-10 | 10 | 5-10 | 22 | 233 | 25 | 1.5 | 2.2×2.9×1.7 | |
| JJF-16 | 16 | 5-16 | 30 | 180 | 25 | 1.5 | 2.85×3.8×1.7 | |
| JJF-20 | 20 | 5-20 | 37 | 180 | 25 | 1.5 | 2.9×3.8×20 | |
注：产量根据不同物料，进料粒度等因素其结果将有所不同
